Power-Tronic Steuerungen

Die elektronische Steuerung übernimmt den gesamten Ablauf des Öffnens und des Schließens der Klappladen. Deshalb existieren keinerlei Endschalter und Steuerleitungen an den Getriebemotoren.

Am Anschlag oder auch wenn ein Hindernis die Mechanik stört, steigt bei konstanter Spannung die Stromstärke an. Der Mikrokontroller der Steuerung erkennt diese Differenz und schaltet die Mechanik ab.

Die Elektronik unterscheidet nicht ob es sich um ein Hindernis oder um einen der Anschläge handelt. Das heißt, nach einem Störfall, der durch ein Hindernis entsteht muss die Elektronik erneut gestartet werden.

Alle Elektroniken einer Baureihe (Unterputz und Schaltschrank) sind gleich. Sie unterscheiden sich nur in Form und Größe, bedingt durch den verwendeten 24 V Transformator.

Die Steuerungen ST 18E und ST 18U werden mit einem Schalter (kein Taster) bedient.
Der Anschluss sollte von Elektro-Fachpersonal durchgeführt werden.

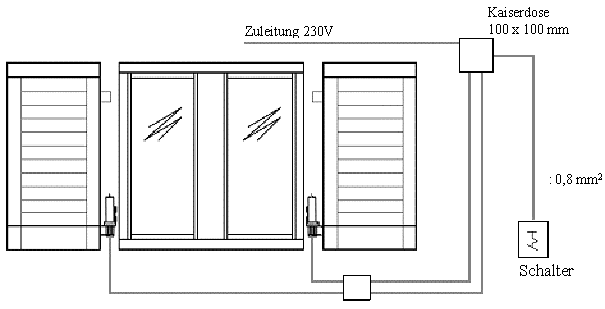

 Elektronische Steuerung ST18 U (Unterputz)

Bei dieser Variante wird die Elektronik in einer Kaiser-Unterputzdose untergebracht. Die Bedienung erfolgt über einen Schalter aus dem vorhandenen Schalterprogramm, der nicht im Lieferumfang enthalten ist.

Sämtliche Leitungen sollten in Leerrohren verlegt werden. Zur einfachen Montage der Elektronikplatine, sollten die Leitungen nur von einer Seite in die Unterputzdose eingeführt werden.
Diese Unterputzdose bietet keinen weiteren Platz zum verklemmen anderer Leitungen.

Montageanleitung als PDF

ST 18U Unterputzmontage
Art.Nr. 410

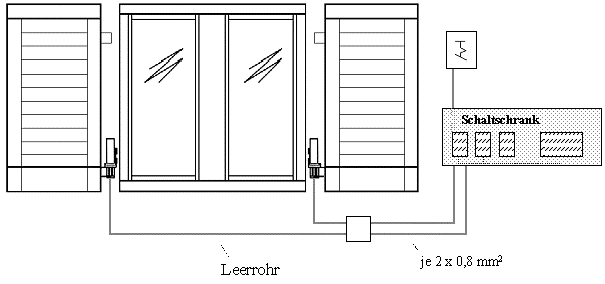

 Elektronische Steuerung ST18 E (Schaltschrank)

Bei der Schaltschrank – Variante laufen alle Leitungen in dem Schaltschrank zusammen. Das Bedienteil (Schalter) kann zusammen mit den Motoranschlussleitungen in einer Dose untergebracht werden. Die Elektronik wird getrennt vom Netzteil geliefert.

Das Modul ST 18E ist eine komplette Steuerung ohne Netzteil. Die Steuerung ist auf ein Fenster (Klappladenpaar s. Tabelle) ausgelegt. Dieses Modul passt auf eine Hutschiene mit 35 mm.

Das Netzgerät NG 2412A ist ein reines Netzteil mit einem Gleichstrom von 12 Ampere. Dieses Netzteil kann mehrere Steuerungen versorgen. Es können bis zu 10 Motoren gleichzeitig betrieben werden. Aus Platzgründen ist es notwendig, das Netzteil außerhalb des Schaltschrankes zu montieren. Die elektrische Verdrahtung erfolgt primärseits über ein Netzkabel mit Schukostecker und ist sekundärseits mit einer Anschlussleitung ausgestattet.

Montageanleitung als PDF

ST 18E für Schaltschrank
Art.Nr. 411

Netzgerät NG 2413A
Art.Nr. 500
